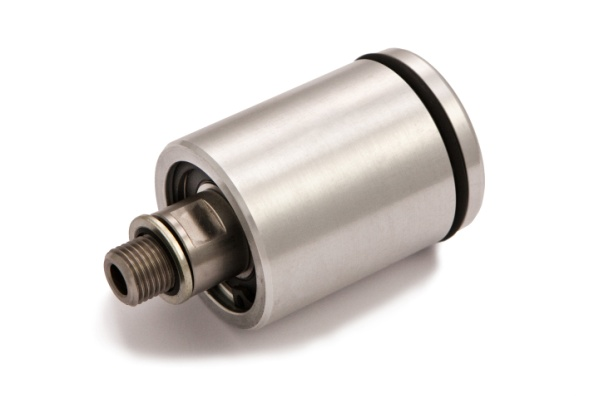

V系列-軸內安裝

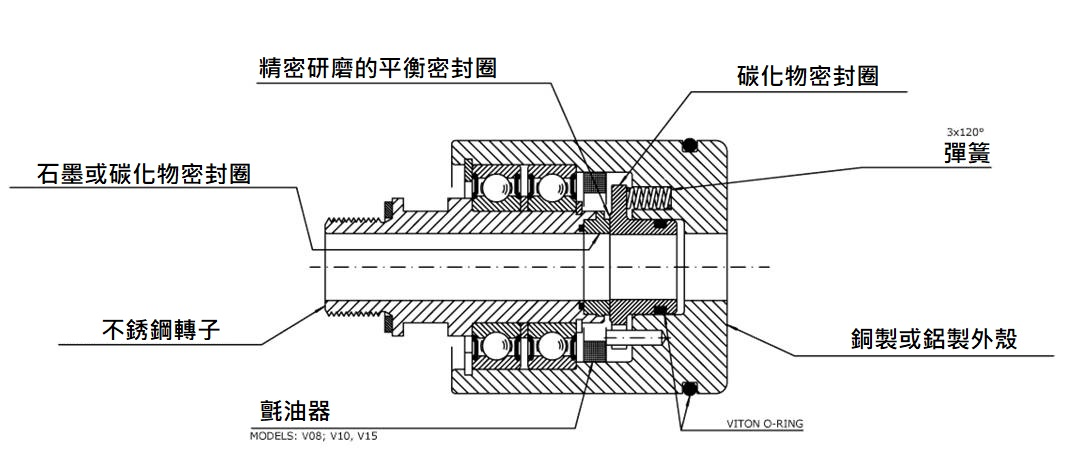

型號V被設計用於短懸垂應用，可安裝在軸內。有2種不同的精密研磨密封圈組件。
型號V06，長度短小，有中間彈簧，和類型N密封圈：不銹鋼和石墨碳，或類型D密封圈：不銹鋼和銅。
將旋轉接頭使用在最高的應用極限前，麻煩請先詢問我們。
左右尚有資訊|
|
壓力 |
溫度 |
轉速 |
|
空氣 |
10 bar / 145 PSI |
120°C / 248°F
|
3500 rpm |
|
真空 |
7 kPa / 2’’Hg |
||
|
液壓油 |
50 bar / 725 PSI |
左右尚有資訊|

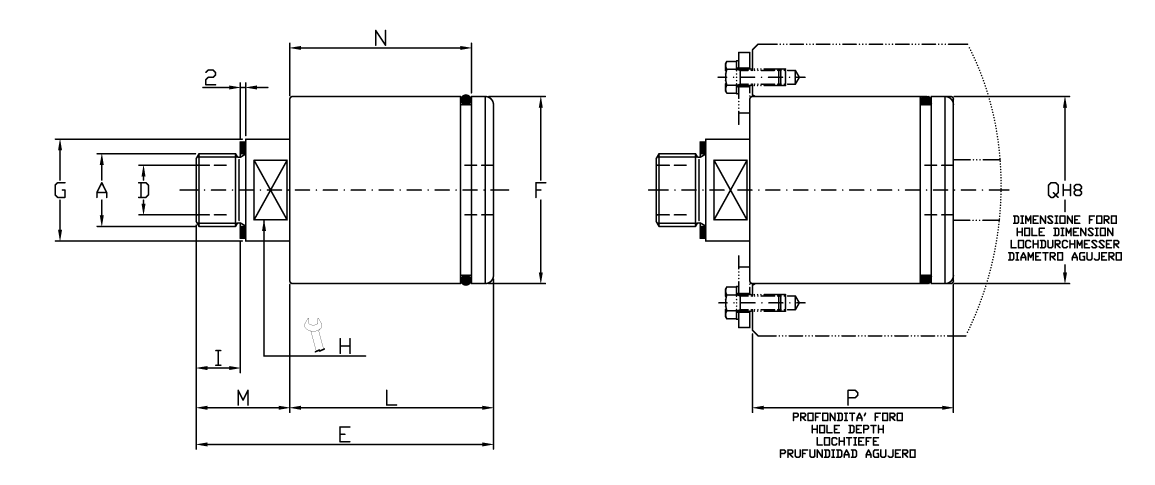

型號 |
單通道旋轉接頭 |
|||||||||||||
|
空氣-真空 |
液壓油 |
A |
ø D |
E |
ø F |
ø G |
H |
I |
L |
M |
N |
P |
ø Q H8 |
Kg |
|
V06-302-01R |
V06-301-01R |
G 1/4″ RH |
3.5 |
71 |
28.4 |
20 |
15 |
11 |
48 |
23 |
28 |
47.5 |
28.5 |
0.2 |
|
V08-1302-01R |
V08-1301-01R |
G 1/4″ RH |
7 |
82 |
44.3 |
20 |
17 |
11 |
59 |
23 |
50 |
58.5 |
44.5 |
0.6 |
|
V10-1302-01R |
V10-1301-01R |
G 3/8″ RH |
9 |
91 |
49 |
25 |
17 |
13 |
64 |
27 |
54 |
63.5 |
49.2 |
0.7 |
|
V15-1302-01R |
V15-1301-01R |
G 1/2″ RH |
13 |
96 |
58.5 |
30 |
24 |
13 |
68 |
28 |
58 |
67.5 |
58.7 |
1.3 |
