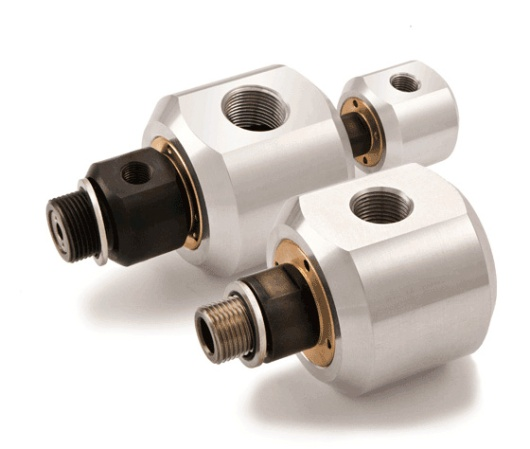

M系列- 單通道和雙通道，高壓力低轉速

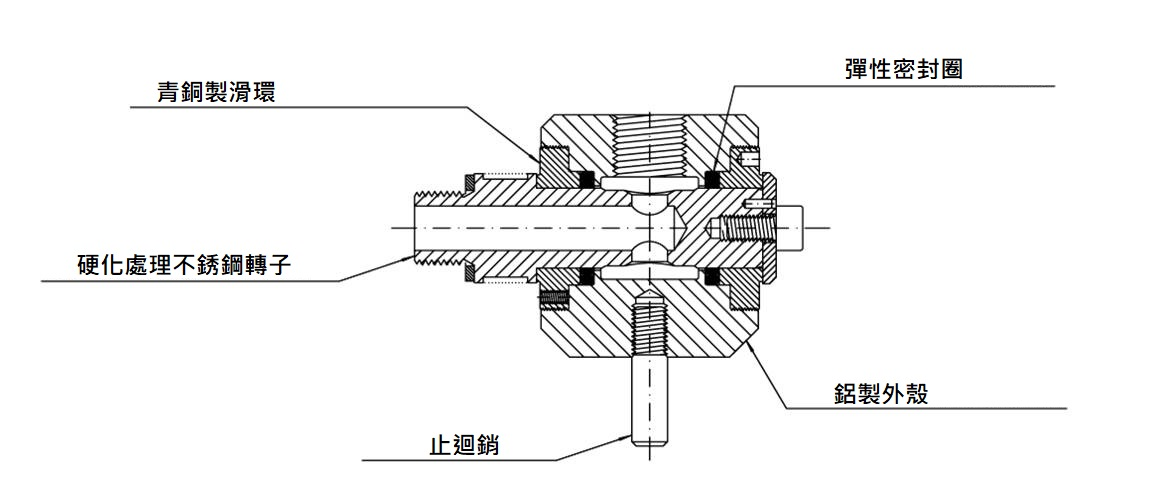

ROTOFLUX的M系列，因特殊的密封圈和轉子平面設計，硬化處理和精密研磨，在高壓力液體和低轉速時，有低磨擦和低磨耗的效果。
且可長時間處待用狀態，止迴銷能讓本體不隨轉子旋轉。為了避免洩漏時會有汗染的情形，必須讓2個通道都使用同一種液體。
避免在沒有詢問我們之前，使用此旋轉接頭的最高限度使用條件和壓力激增的情況。
另有乾淨水用的特殊版本。
左右尚有資訊|
|
壓力 |
溫度 |
轉速 |
|
空氣 |
10 bar / 145 PSI |
90°C / 195°F |
300 |
|
液壓油 |
300 bar / 3350 PSI |
60 bar / 870 PSI – 300 |

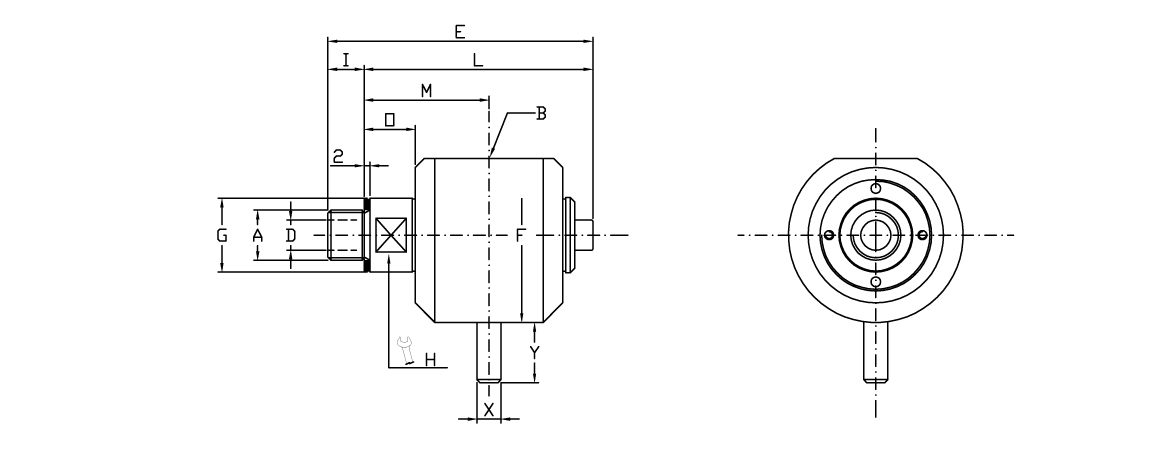

左右尚有資訊|
型號 |
單通道 |
|||||||||||||
|
|
A |
B |
ø D |
E |
ø F |
ø G |
H |
I |
L |
M |
O |
X |
Y |
Kg |
|
M108-1000-01R |
G 1/4″ |
G 1/4″ |
7 |
77 |
48 |
19.5 |
17 |
12 |
65 |
36 |
16 |
8 |
20 |
0.4 |
|
M110-1000-01R |
G 3/8″ |
G 3/8″ |
10 |
88 |
58 |
24.5 |
22 |
12 |
76 |
41.5 |
17 |
8 |
20 |
0.5 |
|
M115-1000-01R |
G 1/2″ |
G 1/2″ |
12 |
88 |
58 |
27.5 |
24 |
14 |
74 |
39.5 |
15 |
8 |
20 |
0.5 |
|
M120-1000-01R |
G 3/4″ |
G 3/4″ |
17.5 |
119 |
78 |
34.5 |
28 |
16 |
103 |
56 |
22 |
8 |
20 |
1.3 |

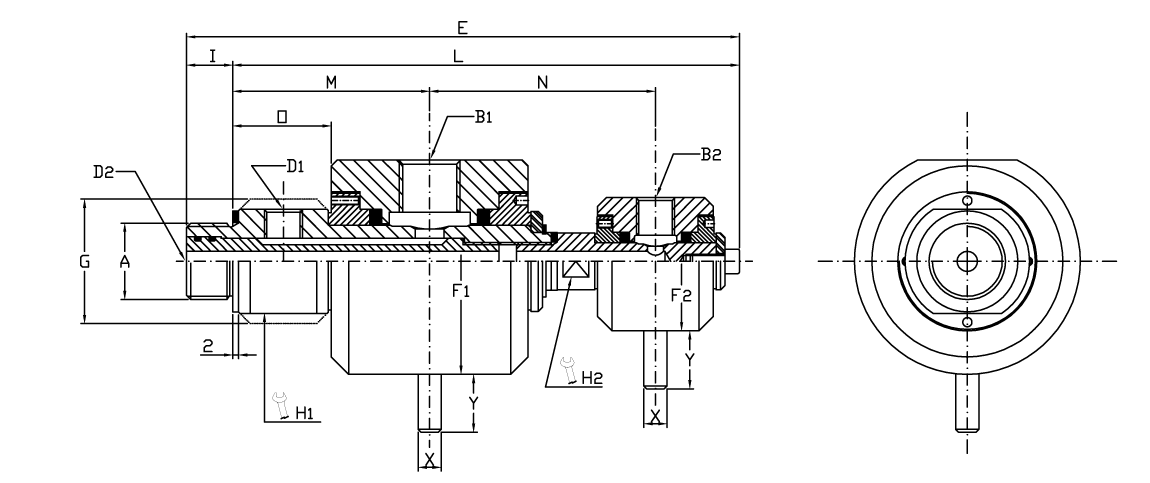

左右尚有資訊|
型號 |
雙通道 |
||||||||||||||||||
|
|
A |
B1 |
B2 |
D1 |
ø D2 |
E |
ØF1 |
ØF2 |
øG |
H1 |
H2 |
I |
L |
M |
N |
O |
X |
Y |
Kg |
|
M120-1002-11R |
G 3/4″RH |
G 1/2’’ |
G 1/4’’ |
G 1/4’’ |
7 |
191 |
78 |
48 |
43 |
38 |
17 |
16 |
175 |
68 |
78 |
34 |
8 |
20 |
1.3 |
