G系列-高溫、熱油、蒸汽

G系列-高溫、熱油、蒸汽


G系列旋轉接頭特別發展在高溫液體的應用上。

在這種應用條件上，使用特殊彎頭，不銹鋼材質，確保旋轉接頭有較長的壽命，即使在很嚴苛的條件下也不會有問題。

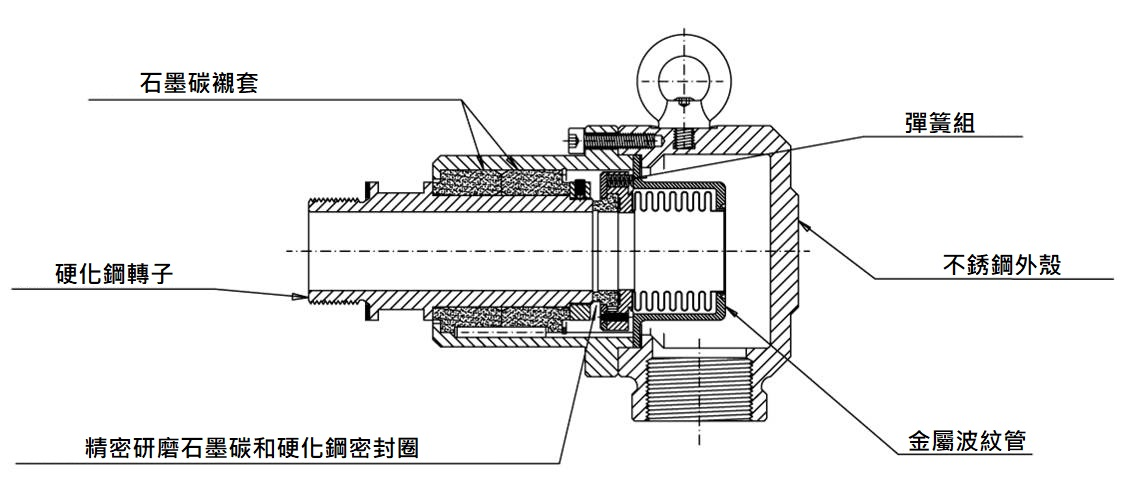

波紋管的彈性使得精密研磨的密封圈，完美地貼合在旋轉軸的表面硬化鋼上。2個燒結的石墨襯套，使轉子能作完美的軸向旋轉，不會產生問題。


 左右尚有資訊


壓力

溫度

轉速RPM

蒸氣

10 bar / 145 PSI

185°C / 365°F

¾” - 1″ – 300
1½” - 2″ – 250

熱油

6 bar / 87 PSI

340°C / 645°F

¾” - 1½” – 500
1½” - 2″ – 450

 左右尚有資訊

型號

單通道旋轉接頭


A

B

ø D

E

ø F

ø G

H

I

J

L

X

Y1

Y2

Z

Kg

G20-1400-01R

G 3/4″ RH

G 3/4″

18

151

82

40

32

18

52

104

19

59

77

104

2,5

G20-1400-02L

G 3/4″ LH

G25-1400-01R

G 1″ RH

G 1″

23

167

88

45

36

22

60

112

20

62

80

111

3,1

G25-1400-02L

G 1″ LH

G32-1400-01R

G 1″ 1/4 RH

G 1″1/4

31

193

99

55

46

24

67

130

25

67

85

124

4,6

G32-1400-02L

G 1″ 1/4 LH

G40-1400-01R

G 1″ 1/2 RH

G 1″1/2

37

214

109

63

50

26

74

144

26

72

90

134

5,9

G40-1400-02L

G 1″ 1/2 LH

G50-1400-01R

G 2″ RH

G 2″

48

247

129

74

60

27

85

165

28

82

100

154

8,7

G50-1400-02L

G 2″ LH

另有NPT牙和其他規格的牙可選擇。
 左右尚有資訊

型號

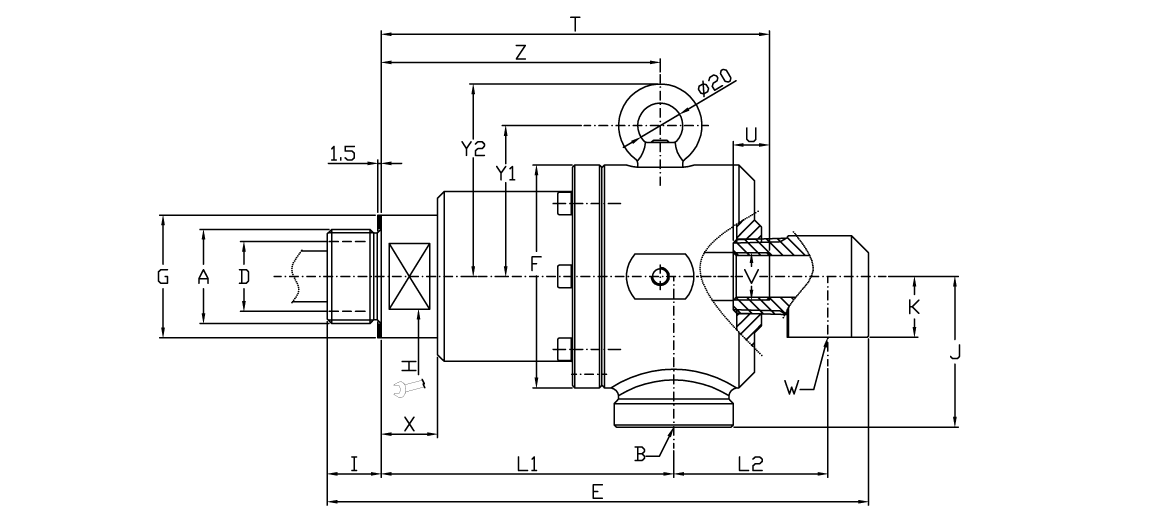

雙通道固定式中間管旋轉接頭


A

B

ø D

E

ø F

ø G

H

I

J

K

L1

L2

T

U

V

W

X

Y1

Y2

Z

Kg

G20-2400-01R-800

G 3/4″ RH

G 3/4″

18

188

82

40

32

18

52

22

104

51

137

14

G 1/4″

G 1/2″

19

59

77

104

2,7

G20-2400-02L-800

G 3/4″ LH

G25-2400-01R-800

G 1″ RH

G 1″

23

208

88

45

36

22

60

24

112

59

151

16

G 3/8″

G 1/2″

20

62

80

111

3,5

G25-2400-02L-800

G 1″ LH

G32-2400-01R-800

G 1″ 1/4 RH

G 1″1/4

31

241

99

55

46

24

67

27

130

69

173

16

G 1/2″

G 3/4″

25

67

85

124

5,0

G32-2400-02L-800

G 1″ 1/4 LH

G40-2400-01R-800

G 1″ 1/2 RH

G 1″1/2

37

272

109

63

50

26

74

34

144

80

191

18

G 3/4″

G 1″

26

72

90

134

6,8

G40-2400-02L-800

G 1″ 1/2 LH

G50-2400-01R-800

G 2″ RH

G 2″

48

315

129

74

60

27

85

35

165

96

225

20

G 1″

G 1 1/4″

28

82

100

154

9,6

G50-2400-02L-800

G 2″ LH


另有NPT牙和其他規格的牙可選擇。



 左右尚有資訊

型號

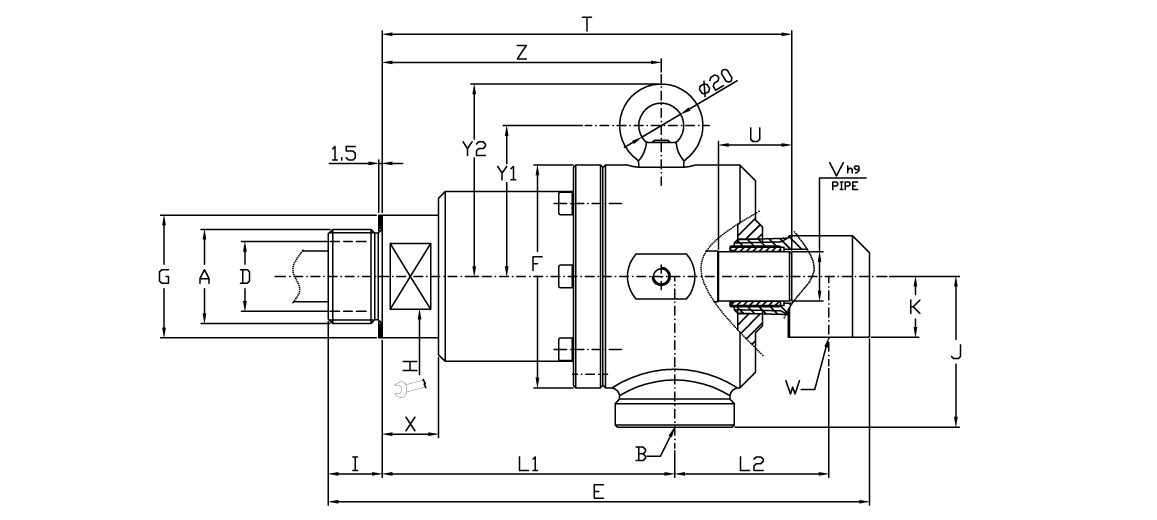

雙通道旋轉式中間管旋轉接頭


A

B

ø D

E

ø F

G

H

I

J

K

L1

L2

T

U

ø V h9

W

X

Y1

Y2

Z

Kg

G20-2400-01R-810

G 3/4″ RH

G 3/4″

18

188

82

40

32

18

52

22

104

51

140

24

12,9

G 1/2″

19

59

77

104

2,7

G20-2400-02L-810

G 3/4″ LH

G25-2400-01R-810

G 1″ RH

G 1″

23

208

88

45

36

22

60

24

112

59

157

30

15,9

G 1/2″

20

62

80

111

3,5

G25-2400-02L-810

G 1″ LH

G32-2400-01R-810

G 1″ 1/4 RH

G 1″1/4

31

241

99

55

46

24

67

27

130

69

183

34

21,8

G 3/4″

25

67

85

124

5,0

G32-2400-02L-810

G 1″ 1/4 LH

G40-2400-01R-810

G 1″ 1/2 RH

G 1″1/2

37

272

109

63

50

26

74

34

144

80

202

38

25,8

G 1″

26

72

90

134

6,8

G40-2400-02L-810

G 1″ 1/2 LH

G50-2400-01R-810

G 2″ RH

G 2″

48

315

129

74

60

27

85

35

165

96

234

38

30

G 1 1/4″

28

82

100

154

9,6

G50-2400-02L-810

G 2″ LH

另有NPT牙和其他規格的牙可選擇。




 左右尚有資訊

型號

單通道旋轉接頭


B

ø D

E

ø F

J

L

ø M

ø N

ø P h7

Q

R

ø S

X

Y1

Y2

Z

Kg

G20-1400-03F

G 3/4″

18

151

82

52

116

68

50

30

6

10

9

16

59

77

116

2,7

G25-1400-03F

G 1″

23

167

88

60

127

78

60

36

7

12

9

18

62

80

126

3,4

G32-1400-03F

G 1″ 1/4

31

192

99

67

145

94

70

44

8

12

11

22

67

85

139

5,1

G40-1400-03F

G 1″ 1/2

37

214

109

74

160

99

78

52

10

14

11

22

72

90

150

6,4

G50-1400-03F

G 2″

48

247

129

85

182

119

95

65

10

14

11

25

82

100

171

9,6

 左右尚有資訊

客戶端介面


ø D1

ø N1

ø P1 F8

RA

Q1

S1

G20

18

50

30

0,2

6

M8

G25

23

60

36

0,2

7

M8

G32

31

70

44

0,2

8

M10

G40

37

78

52

0,2

10

M10

G50

48

95

65

0,2

10

M10

 左右尚有資訊

型號

雙通道固定式中間管旋轉接頭


B

ø D

E

ø F

J

K

L1

L2

ø M

ø N

ø P h7

Q

R

ø S

T

U

V

W

X

Y1

Y2

Z

Kg

G20-2400-03F-800

G 3/4″

18

188

82

52

22

116

51

68

50

30

6

10

9

149

14

G 1/4″

G 1/2″

16

59

77

116

2,9

G25-2400-03F-800

G 1″

23

208

88

60

24

127

59

78

60

36

7

12

9

166

16

G 3/8″

G 1/2″

18

62

80

126

3,8

G32-2400-03F-800

G 1″ 1/4

31

240

99

67

27

145

69

94

70

44

8

12

11

188

16

G 1/2″

G 3/4″

22

67

85

139

5,5

G40-2400-03F-800

G 1″ 1/2

37

272

109

74

34

160

80

99

78

52

10

14

11

207

18

G 3/4″

G 1″

22

72

90

150

7,3

G50-2400-03F-800

G 2″

48

315

129

85

35

182

96

119

95

65

10

14

11

242

20

G 1″

G 1″ 1/4

25

82

100

171

10,4



 左右尚有資訊

型號

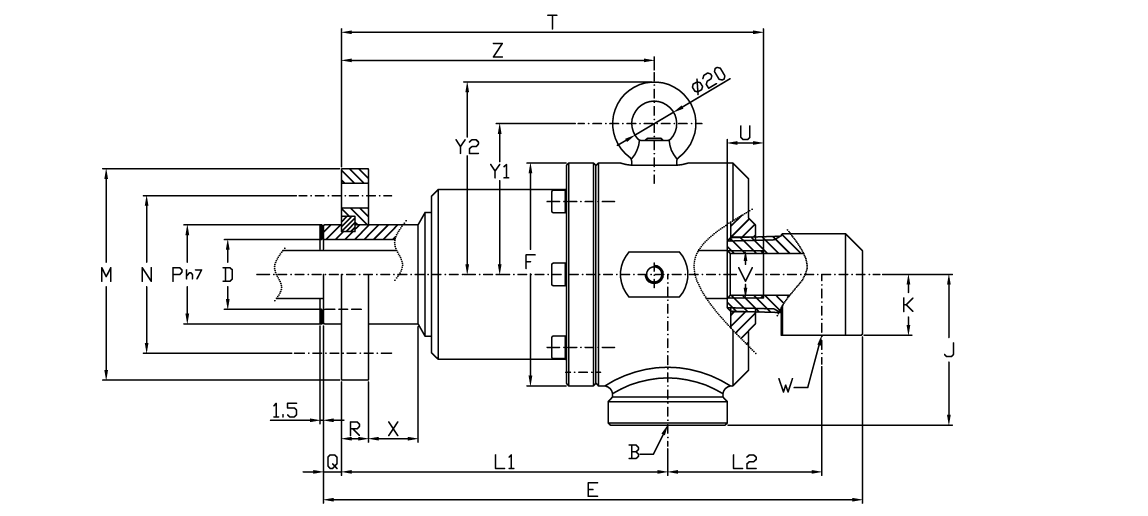

雙通道旋轉式中間管旋轉接頭


B

ø D

E

ø F

J

K

L1

L2

ø M

ø N

ø P h7

Q

R

ø S

T

U

ø V h9

W

X

Y1

Y2

Z

Kg

G20-2400-03F-810

G 3/4″

18

188

82

52

22

116

51

68

50

30

6

10

9

152

24

12,9

G 1/2″

16

59

77

116

2,9

G25-2400-03F-810

G 1″

23

208

88

60

24

127

59

78

60

36

7

12

9

172

30

15,9

G 1/2″

18

62

80

126

3,8

G32-2400-03F-810

G 1″ 1/4

31

240

99

67

27

145

69

94

70

44

8

12

11

198

34

21,8

G 3/4″

22

67

85

139

5,5

G40-2400-03F-810

G 1″ 1/2

37

272

109

74

34

160

80

99

78

52

10

14

11

218

38

25,8

G 1″

22

72

90

150

7,3

G50-2400-03F-810

G 2″

48

315

129

85

35

182

96

119

95

65

10

14

11

251

38

30

G 1″ 1/4

25

82

100

171

10,4
