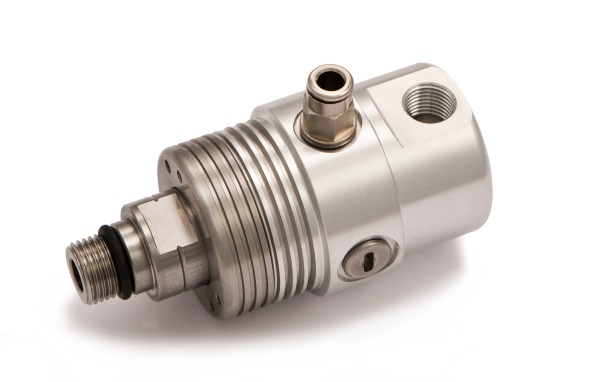

B系列- ROTOFLUX高轉速、切削液、空氣、乾轉應用

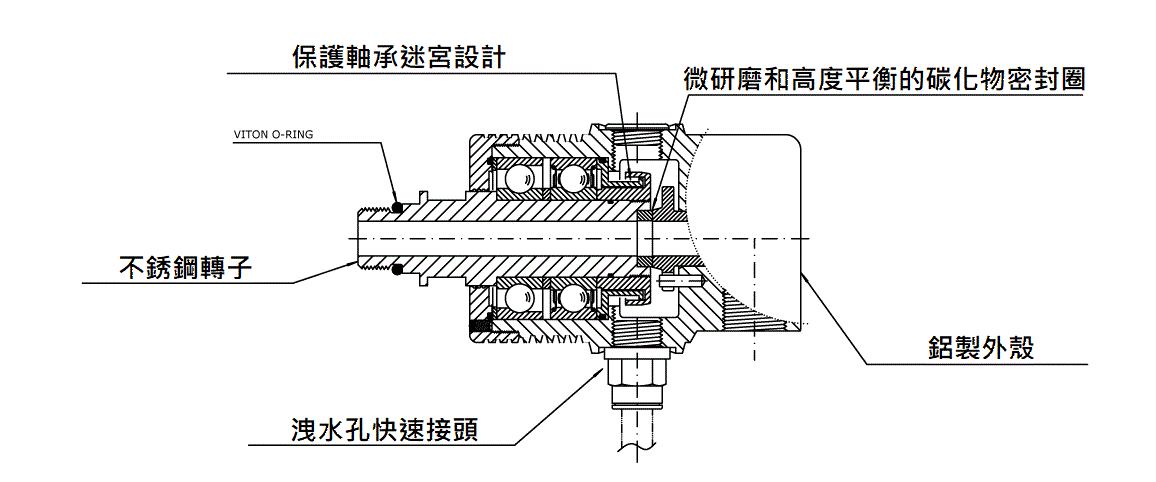

B系列旋轉接頭被設計用於工具機上主軸高速旋轉的通道中通過切削液或空氣通道，或需要時乾轉。高度平衡、微研磨的密封組件，總是保持密合的狀態，在液體通過(濕式切削)和無液體通過(乾式切削)時都沒有問題。
將旋轉接頭使用在最高的應用極限前，麻煩請先詢問我們。
左右尚有資訊|
介質 |
型號 |
壓力 |
溫度 |
轉速(RPM) |
過濾精度 |
|
切削液 |
B08 |
100 bar / 1450 PSI |
90°C / 195°F |
20000 |
30 μ (MAX 100) |
|
B10 |
70 bar / 1015 PSI |
15000 |
|||
|
空氣 |
B08 |
10 bar / 145 PSI |
20000 |
||
|
B10 |
15000 |
||||
|
乾轉 |
B08 |
/ |
/ |
20000 |
/ |
|
B10 |
15000 |
左右尚有資訊|
編號 |

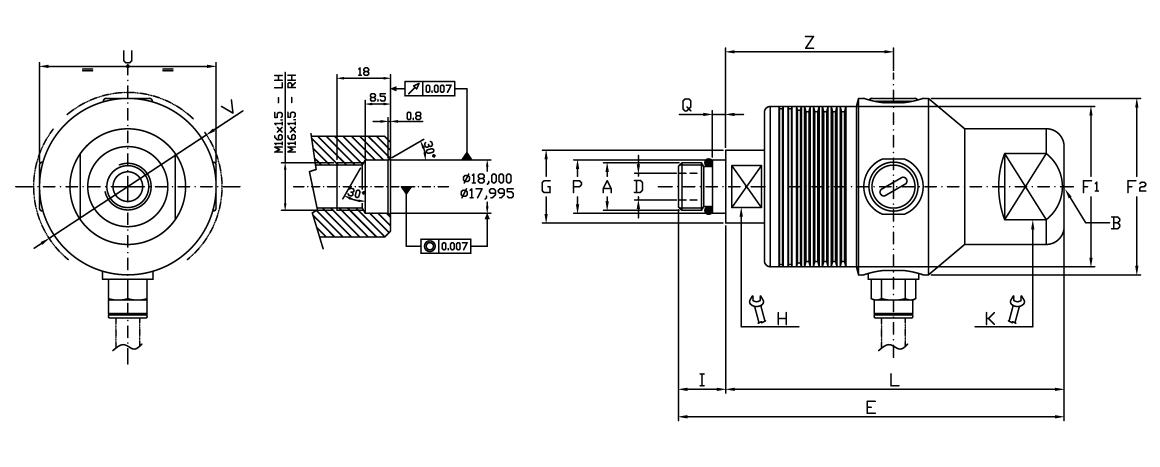

90° 接頭 |
|||||||||||||||
|
|
A |
B |
ø D |
E |
ø F1 |
ø F2 |
ø G |
H |
I |
L |
ø P |
Q |
U |
ø V |
Z |
Kg |
|
B08-1520-04R |
M16 X 1.5 RH |
G 1/4 " |
5 |
101 |
44 |
49 |
24.5 |
17 |
16 |
76 |
18 |
4.5 |
49 |
52 |
49 |
0.6 |
|
B08-1520-05L |
M16 X 1.5 LH |
|||||||||||||||
|
B10-1720-04R |
M16 X 1.5 RH |
G 3/8 " |
9 |
115 |
54 |
59.5 |
24.5 |
17 |
16 |
87 |
18 |
4.5 |
59.5 |
63 |
56.5 |
0.8 |
|
B10-1720-05L |
M16 X 1.5 LH |
|||||||||||||||
左右尚有資訊|
編號 |

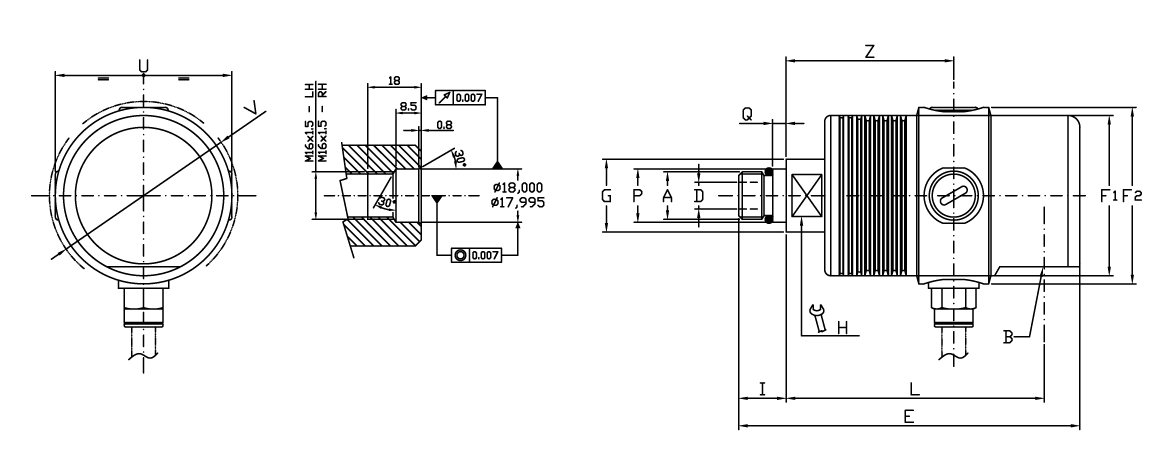

直通接頭 |
||||||||||||||||
|
|
A |
B |
ø D |
E |
ø F1 |
ø F2 |
ø G |
H |
K |
I |
L |
ø P |
Q |
U |
ø V |
Z |
Kg |
|
B08-1522-04R |
M16 X 1.5 RH |
G 1/4 " |
5 |
116 |
44 |
49 |
24.5 |
17 |
24 |
16 |
100 |
18 |
4.5 |
49 |
52 |
49 |
0.6 |
|
B08-1522-05L |
M16 X 1.5 LH |
||||||||||||||||
|
B10-1722-04R |
M16 X 1.5 RH |
G 3/8 " |
9 |
130 |
54 |
59.5 |
24.5 |
17 |
32 |
16 |
114 |
18 |
4.5 |
59.5 |
63 |
56.5 |
0.8 |
|
B10-1722-05L |
M16 X 1.5 LH |
||||||||||||||||
