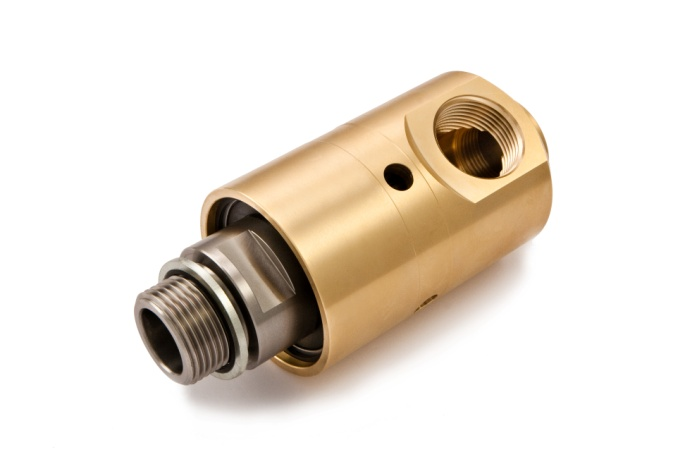

S系列-通用型

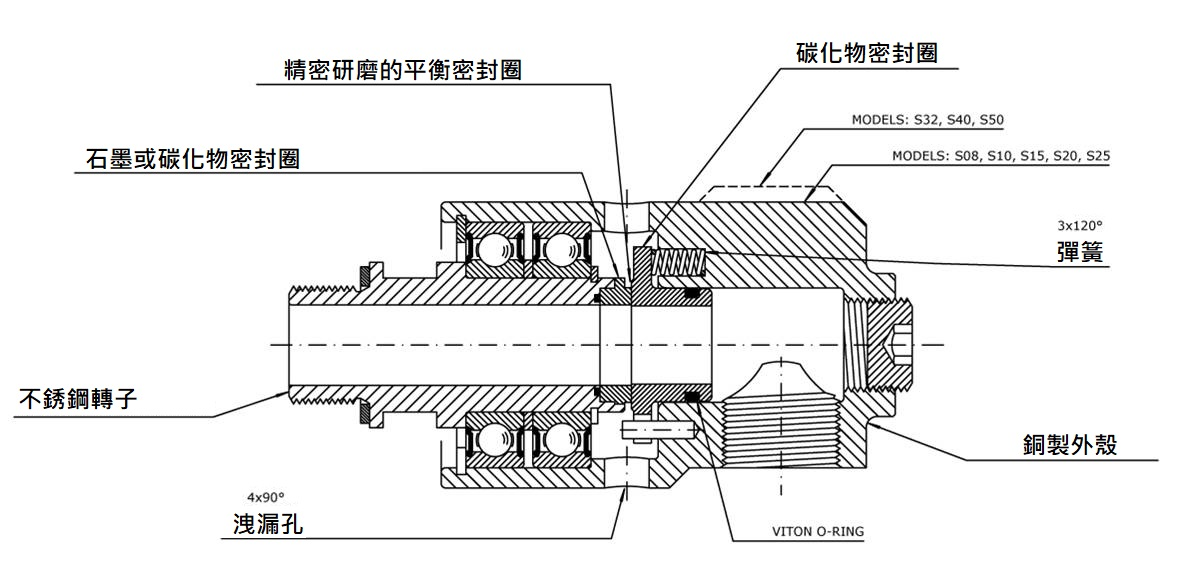

此類型的旋轉接頭有2個不同的精密研磨的密封組件。
只有水溫在最高125°F (50°C)時，才能使用超過8bar的液體。
將旋轉接頭使用在最高的應用極限前，麻煩請先詢問我們。
左右尚有資訊|
壓力 |
溫度 |
轉速RPM |
|
|
水 |
¼” - 1½” – 50 bar / 725 PSI |
95°C / 203°F |
¼” - ¾” – 3500 1″ – 3000 |

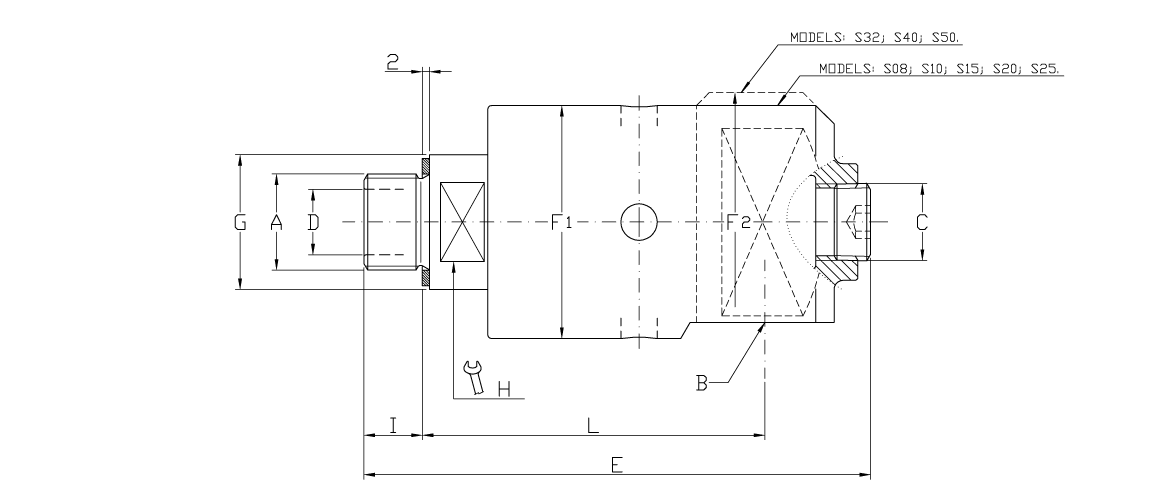

左右尚有資訊|
型號 |
單通道旋轉接頭 |
||||||||||||
|
類型N密封圈 |
類型D密封圈 |
A |
B |
C |
ø D |
E |
ø F1 |
ø F2 |
ø G |
H |
I |
L |
Kg |
|
S08-1300-01R |
S08-1301-01R |
G 1/4″ RH |
G 1/4″ |
– |
7 |
88 |
43 |
– |
20 |
17 |
11 |
67 |
0.6 |
|
S08-1300-02L |
S08-1301-02L |
G 1/4″ LH |
|||||||||||
|
S10-1300-01R |
S10-1301-01R |
G 3/8″ RH |
G 3/8″ |
G 1/4″ |
9 |
106 |
43 |
– |
25 |
17 |
13 |
73 |
0.7 |
|
S10-1300-02L |
S10-1301-02L |
G 3/8″” LH |
|||||||||||
|
S15-1300-01R |
S15-1301-01R |
G 1/2″ RH |
G 1/2″ |
G 3/8″ |
13 |
120 |
54 |
– |
30 |
24 |
13 |
82 |
1.3 |
|
S15-1300-02L |
S15-1301-02L |
G 1/2″ LH |
|||||||||||
|
S20-1300-01R |
S20-1301-01R |
G 3/4″ RH |
G 3/4″ |
G 1/2″ |
18 |
139 |
64 |
– |
37 |
30 |
16 |
94 |
1.9 |
|
S20-1300-02L |
S20-1301-02L |
G 3/4″ LH |
|||||||||||
|
S25-1300-01R |
S25-1301-01R |
G 1″ RH |
G 1″ |
G 3/4″ |
23 |
162 |
69 |
– |
45 |
36 |
20 |
105 |
2.5 |
|
S25-1300-02L |
S25-1301-02L |
G 1″ LH |
|||||||||||
|
S32-1300-01R |
S32-1301-01R |
G 1 1/4″ RH |
G 1 1/4″ |
G 1″ |
31 |
181 |
85 |
94 |
55 |
46 |
22 |
119 |
3.9 |
|
S32-1300-02L |
S32-1301-02L |
G 1 1/4″ LH |
|||||||||||
|
S40-1300-01R |
S40-1301-01R |
G 1 1/2″ RH |
G 1 1/2″ |
G 1 1/4″ |
36 |
208 |
93 |
109 |
60 |
50 |
24 |
132 |
5.1 |
|
S40-1300-02L |
S40-1301-02L |
G 1 1/2″ LH |
|||||||||||
|
S50-1300-01R |
S50-1301-01R |
G 2″ RH |
G 2″ |
G 1 1/4″ |
48 |
223 |
112 |
119 |
70 |
60 |
25 |
139 |
6.8 |
|
S50-1300-02L |
S50-1301-02L |
G 2″ LH |
|||||||||||
另有公制牙、NPT牙和其他規格的牙可選擇。

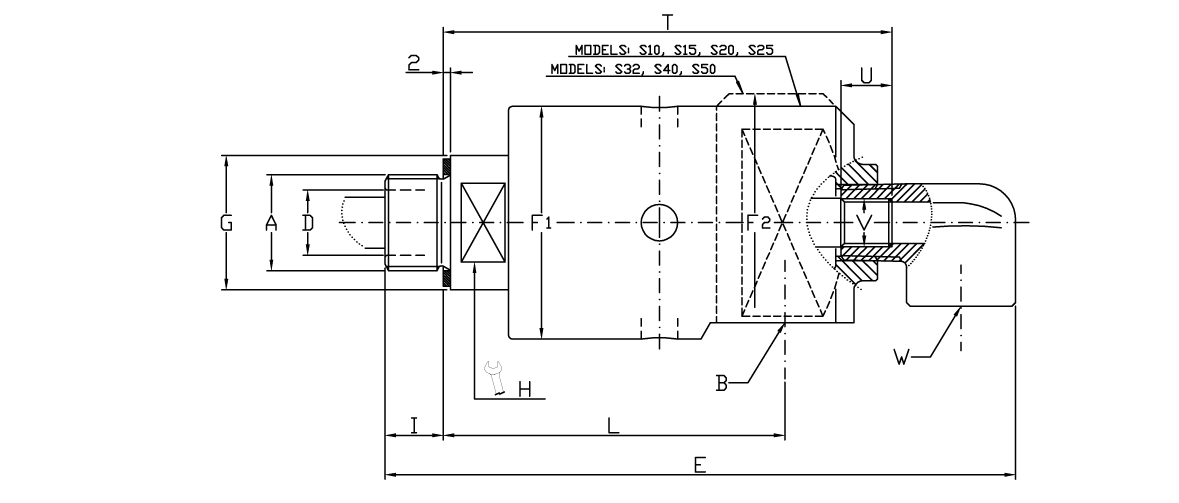

左右尚有資訊|
型號 |
單通道旋轉接頭 |
|||||||||||||||
|
類型N密封圈 |
類型D密封圈 |
A |
B |
ø D |
E |
ø F1 |
ø F2 |
ø G |
H |
I |
L |
T |
U |
V |
W |
Kg |
|
S10-1300-01R-800 |
S10-1301-01R-800 |
G 3/8″ RH |
G 3/8″ |
9 |
129 |
43 |
– |
25 |
17 |
13 |
73 |
92 |
10 |
M6 |
G 1/4″ |
0.8 |
|
S10-1300-02L-800 |
S10-1301-02L-800 |
G 3/8″” LH |
||||||||||||||
|
S15-1300-01R-800 |
S15-1301-01R-800 |
G 1/2″ RH |
G 1/2″ |
13 |
146 |
54 |
– |
30 |
24 |
13 |
82 |
105 |
12 |
G 1/8″ |
G 3/8″ |
1.4 |
|
S15-1300-02L-800 |
S15-1301-02L-800 |
G 1/2″ LH |
||||||||||||||
|
S20-1300-01R-800 |
S20-1301-01R-800 |
G 3/4″ RH |
G 3/4″ |
18 |
173 |
64 |
– |
37 |
30 |
16 |
94 |
123 |
14 |
G 1/4″ |
G 1/2″ |
2.0 |
|
S20-1300-02L-800 |
S20-1301-02L-800 |
G 3/4″ LH |
||||||||||||||
|
S25-1300-01R-800 |
S25-1301-01R-800 |
G 1″ RH |
G 1″ |
23 |
200 |
69 |
– |
45 |
36 |
20 |
105 |
144 |
16 |
G 3/8″ |
G 1/2″ |
2.8 |
|
S25-1300-02L-800 |
S25-1301-02L-800 |
G 1″ LH |
||||||||||||||
|
S32-1300-01R-800 |
S32-1301-01R-800 |
G 1 1/4″ RH |
G 1 1/4″ |
31 |
224 |
85 |
94 |
55 |
46 |
22 |
119 |
158 |
16 |
G 1/2″ |
G 3/4″ |
4.3 |
|
S32-1300-02L-800 |
S32-1301-02L-800 |
G 1 1/4″ LH |
||||||||||||||
|
S40-1300-01R-800 |
S40-1301-01R-800 |
G 1 1/2″ RH |
G 1 1/2″ |
36 |
256 |
93 |
109 |
60 |
50 |
24 |
132 |
177 |
18 |
G 3/4″ |
G 1″ |
5.4 |
|
S40-1300-02L-800 |
S40-1301-02L-800 |
G 1 1/2″ LH |
||||||||||||||
|
S50-1300-01R-800 |
S50-1301-01R-800 |
G 2″ RH |
G 2″ |
48 |
281 |
112 |
119 |
70 |
60 |
25 |
139 |
193 |
20 |
G 1″ |
G 1 1/4″ |
7.2 |
|
S50-1300-02L-800 |
S50-1301-02L-800 |
G 2″ LH |
||||||||||||||
